CCDOPS（SBIG社製CCDカメラ標準制御ソフト）機能・クローズアップ
＜「デュアルCCD画像表示」＞　→　CCDOPS・Ver5.47Jソフト機能一覧取り説15ページに掲載



デュアルCCD画像表示（Dual CCD View）コマンドとは、、、
SBIG社が誇る「オールインワン・カメラ制御ソフトウエア」のCCDOPSの特殊お役立ちコマンドの「デュアルCCD画像表示」。このコマンドはその名の通りの「2枚のCCD素子画像の同時表示」となります。
こちらは「デュアルCCD素子搭載機種専用」の特殊コマンドとなりますが、対応機種におきましては非常に有用性の高いコマンドで、例えば撮影開始前の構図決定の際の「ガイド星」の検出確認や両CCD素子間でのピントの整合性の確認、更に「サブCCD」でのあえての撮影の際の対象導入ファインダー（メインCCD素子で通常導入、その後のサブCCD素子へ移動導入など）として、様々なご利用のお役立ちとなることでしょう。

それでは、そのご利用の頂き方をこれよりご紹介致します。


対応機種：　

SBIG社製ST-XE／ST-L／ST-Xの各シリーズの「デュアルCCD素子」機種。

必要パーツ：　

上記各種「CCDカメラ」一式・CCDOPSソフトウエア（Ver5.47J）

準備が必要なもの：　

各種CCDカメラのセットアップ（パソコンへの通信確立、温度設定など撮影準備のすべて）・望遠鏡のセットアップ（全般）などなど、本番撮影の準備全般。



それでは実際の撮影方法について触れてゆきましょう！

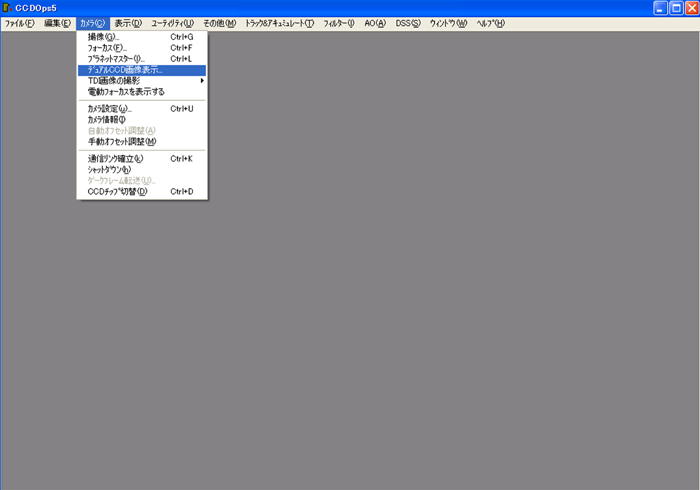

↓　通信確立後、以下のコマンドを実行します　↓

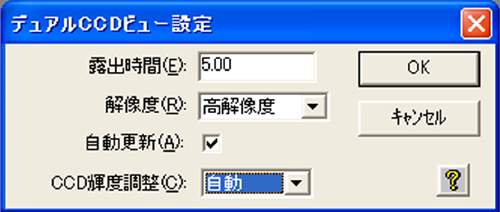

↓　次に以下のパラメータを設定します　↓



露出時間：　
撮影時間を単位「秒」で指定します。
ダークフレーム：　
ダークフレームを指定。例は「ライト＋ダークの自動減算撮影」を実行します。
　「未処理」：ライトフレームのみを撮影します。
　「ダーク転送のみ」：ダークフレームのみを撮影します。
自動更新：　
チェックを入れますと、自動的に画像を更新してゆきます。
CCD輝度調整：　
2枚のCCD素子の「コントラスト調整」を自動的に最適化します。

↓　「OK」をクリックすると　↓



解説

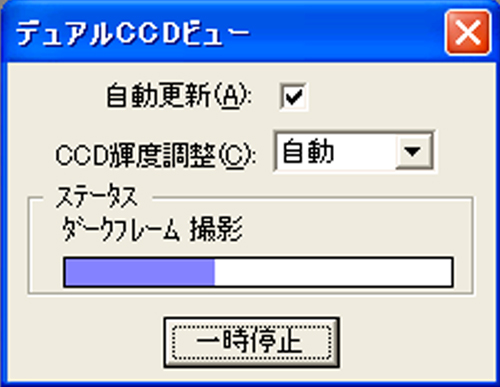

まずは、ダークフレームから撮影を開始します。




解説

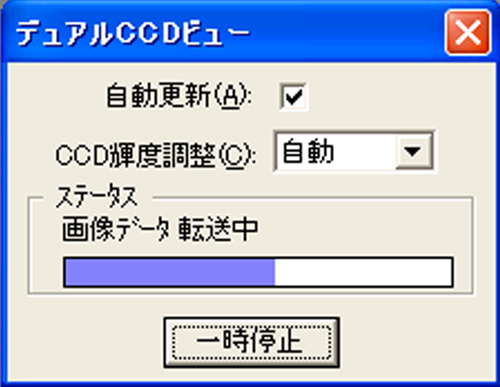

上記の「ダークフレーム」のダウンロードが始まります。




解説

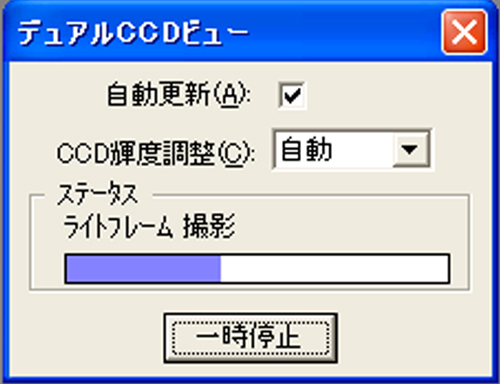

続いてライトフレームの撮影が開始されます。




解説

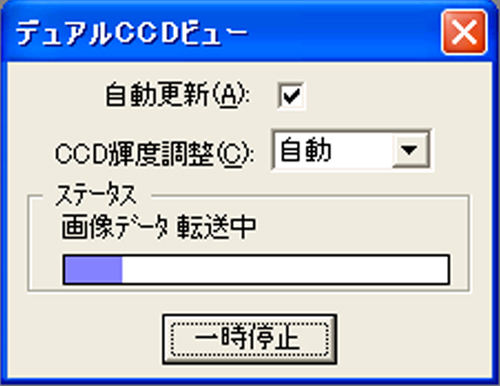

同じく「ライトフレーム」のダウンロードが開始されます。


↓　すると　↓



解説

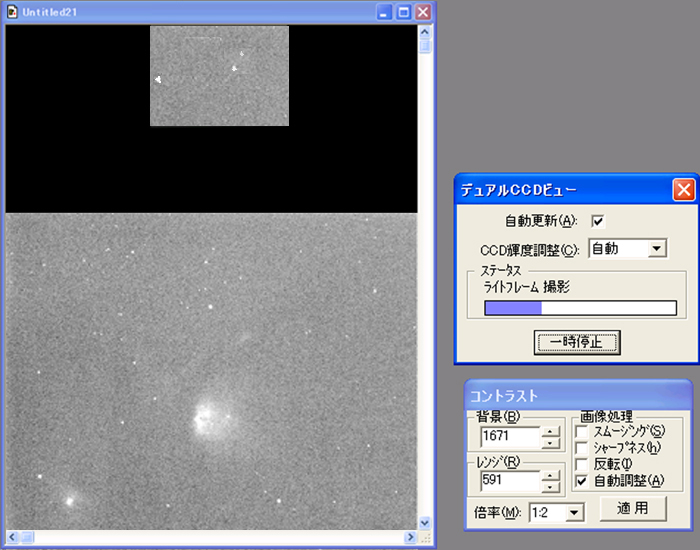

画面左の下側の画像が「メインCCD素子」での取込み画像、対して上側が「サブCCD素子」のものとなります。以後、自動的に画像の更新が継続され、「一時停止」ボタンをクリックするまでこのコマンドは継続されます。


↓　ちなみに市販のソフトで確認する事も可能です　↓

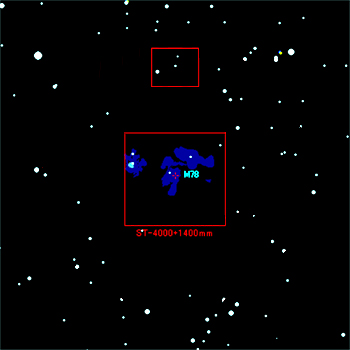

視野インジケーター（The SKY Ver5.0J）より


↓　撮影（保存）が完了しました！　↓


M78：2分23秒


撮影データ（M16）
　撮影システム 　鏡筒：TMB 203mm（F7）／ 架台：ソフトウエアビスク製「パラマウントME」赤道儀
　使用CCDカメラモデル 　SBIG製「ST-4000XCM・ABG」
　露出時間 　2分23秒（ノータッチガイディング：恒星時駆動のみ）
　使用フィルター 　IDAS製「LPS-P2」光害カットフィルター
　仕上げ処理 　CCDOPSソフトウエアにて「ワンショット・カラー」現像処理のみ

以上にて「デュアルCCD画像表示」の解説は終了です。



コマンドアクセス：
 「CCDOPSソフトウエア（Ver5.47J）」→「カメラ」→「デュアルCCD画像表示」
コマンドの詳細：
 「CCDOPS Ver5.47J」機能一覧取扱い説明書の「15ページ」に掲載がございます。
