CCDOPS（SBIG社製CCDカメラ標準制御ソフト）機能・クローズアップ
＜「コントラスト・ダイアログ」＞



コントラスト（Contrast）ダイアログとは、、、
例え、「天文用冷却CCDカメラ」と言えども「画像の表示現像（どのような階調／濃度で表示するか）」は必ず必要なもの。
特に光害地で感度の高い冷却CCDカメラで撮影を行なった場合、そのほとんどが「光害かぶり」を起こしてしまいます。
そんな時にこの「コントラスト・ダイアログ」を使えば容易にかつ、効果的に「画像の表示現像」を最適化できます。

　それでは以下よりご説明致します。


対応機種：　

SBIG社製冷却CCDカメラで撮影され、CCDOPSソフトウエアで展開出来る画像の全て。

必要パーツ：　


準備が必要なもの：　

上記にて取得された画像を同上ソフトウエアで展開。（ダークフレーム処理等を完了したもの）



それでは実際の操作について触れてゆきましょう！

↓　画像を開きます　↓

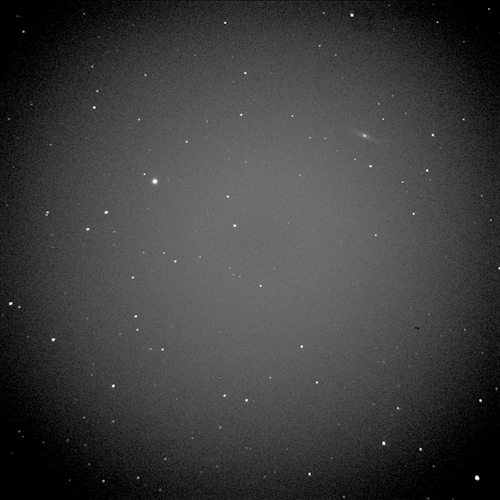

↑　撮影された「生画像」：NGCC5422（おおぐま座）　↑

解説

展開した画像の「コントラスト・ダイアログウインドウ」の中の以下の「赤マル」の箇所にマウスクリックでチェックを入れます。その他のパラメータの詳細は以下より解説しております。




背景：　

この数値は「背景値」の最大値を設定します。この数値を下げてゆくと、画像の黒色が白色に近づいてゆきます。

レンジ：　

この数値は「階調値」の最大値を設定します。この数値を上げてゆくと、画像の描写程度がより高階調（表現力が高まり、画像の濃度が薄まります。）になります。

倍率：　
展開中の画像の表示倍率を設定します。「1：1」とは「ピクセル等倍表示」となり、1ピクセルを画面で確認する事が可能です。

スムージング：　

展開中の画像に「スムージング」のフィルター効果を追加します。露出が少し足りていない画像や砂状のノイズが目立つ場合にはこちらのチェックを入れると良いかも知れません。

シャープネス：　

展開中の画像に「シャープネス」のフィルター効果を追加します。シーイングのあまり良く無い際の撮影画像や、恒星の肥大がある場合にはこちらのチェックを入れると良いかも知れません。

反転：　
「ポジ表示（上記）」から「ネガ表示（背景：白／恒星：黒）」に切り替えを行ないます。新星天体の検出や彗星のテール等の微細な構造等の確認時に「視認性」を高めるためにこの効果を使用します。

自動調整：　
「自動コントラスト強調表示」を行ないます。ほとんどの場合、目標対象の視認確認性をより高める為に「強度のハイコントラスト」表示が行なわれますので、この時点での画像表示は滑らかな画像の表示では有りませんが、当ページの操作を行なって頂く事で通常の画像表示に処理を行なう事が可能です。


↓　次に「赤マル」の数値を調整します　↓





解説

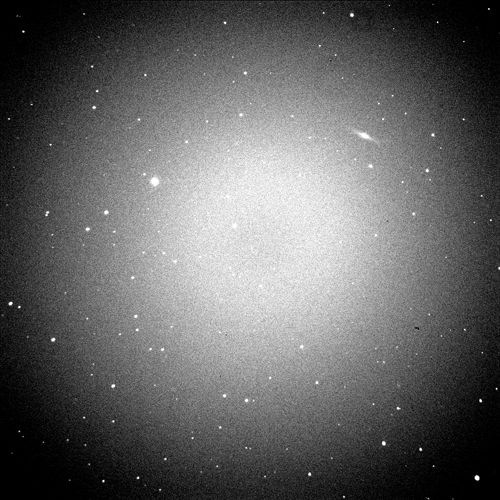

この画像の場合、「背景」はそのままにし「レンジ」の値を引き上げ（312→1800）ます。周辺減光はありますが、かなり背景が引き締まってきました。


↓　同じく「赤マル」の数値を調整します　↓





解説

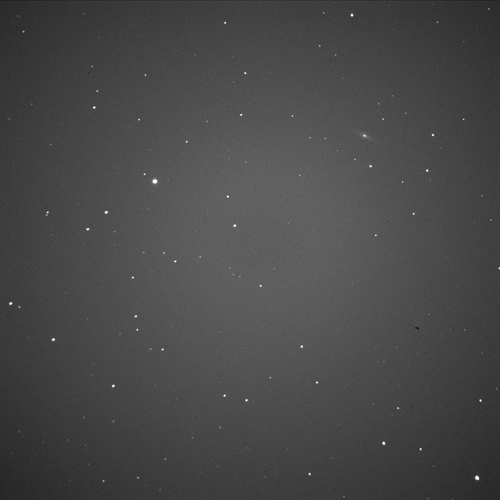

次に、上記の周辺減光を緩和（あくまでも描写程度上のみ。）するために「背景」の値を少しずつ下げて（1401→1185）ゆきます。「周辺減光」の描写程度がほぼ改善しました。


↓　更に各パラメータ以下のようにを設定　↓



解説

最後に、仕上げとして「背景」と「レンジ」の値を画面描写を見ながら微調整します。もちろん、この時の目標は「撮影対象を綺麗に高階調に」表現することを目標にすると良いでしょう。


↓　最後に「適用」をクリックすると　↓

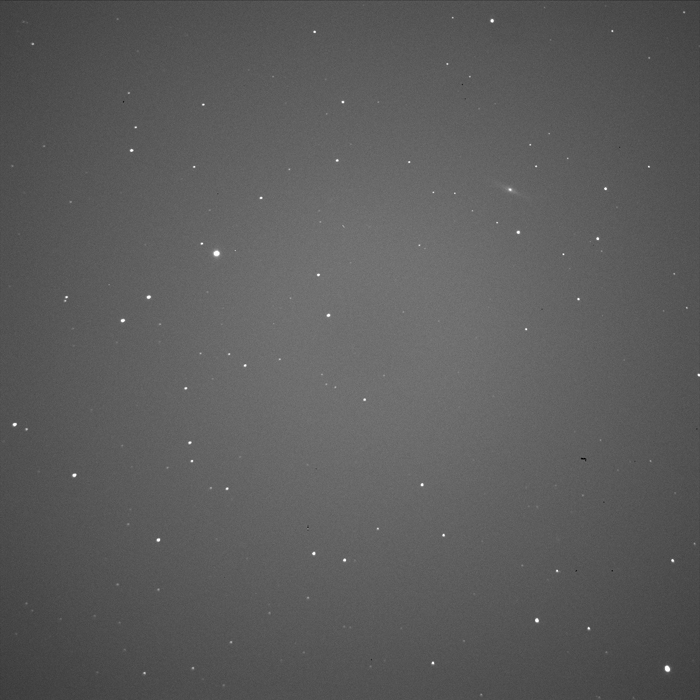

「超光害地」での13等級銀河の作例（NGC4522：1分）


撮影データ（NGC5422）
　撮影システム 　鏡筒：セレストロン「C9 1/4」鏡筒／ 架台：タカハシ製「EM-200Temma2Jr」
　使用CCDカメラモデル 　「STL-1001E・NABG」＋オリジナル「望遠レンズアダプター（EOS）」でTマウント接続。
　露出時間 　1分（通常撮影：1枚のスナップ撮影）
　撮影地／撮影者 　京都市・弊社バルコニー／SBIGジャパン（国際光器）：T.坂田
　仕上げ処理 　CCDOPSソフトウエアにて「背景／レンジ」調整処理のみ（当ページの内容）

以上にて「コントラストダイアログ」の解説は終了です。SBIG社製品ならこんなに簡単、初めての方でも安心してお使い頂けます！



コマンドアクセス：
 「CCDOPSソフトウエア（Ver5.47J）」内の「コントラスト」ダイアログ
