OAG-8300(0.7倍レデューサー内蔵オフアキシスガイダー装置)

0.7倍で視野が2倍に広がります! F値も0.7倍で、より微恒星でもガイドが的確に!

これまでの「オフアキ」とは
一線を画す高性能装置です!!!



皆様、オフアキシスガイダーを使ったオートガイドにおいて「なかなか最適な明るさのガイド星が見つからない(等)」、お困りになられた事はありませんか?

SBIG社製「OAG-8300・オフアキシスガイダー」なら、そのような事はありません!

この「OAG-8300」には、
オートガイダー方向のみに「0.7倍」の専用レデューサーが配置されており、「より広視野(実に2倍の実視界!)」に、かつ「F値も7割に明るく」できるため、「より多くのガイド星を検出」することが可能、更にこのF値のアドバンテージにより、より暗い微光星でもしっかりとオートガイダー側にてその光束の中心箇所を的確に判別する事が可能となりますので、結果「より高度で精巧度の高いオートガイド」が可能となります。

良いオートガイダー製品として
「感度」に注目する事ももちろん大事なのですが、上記のように「如何に的確なガイド星を視野内で確保する事が出来るか」、そして「そのガイド星の明度(F値が低いと有利に働く)が十分かどうか」、更にはもちろんオートガイダーの根本的な「オートガイドの基本性能」が、高精度ガイディングの実現には重要でかつ妥協できないポイントである事は間違いありません。

ちなみにSBIG社では、このOAG-8300用に最適なオートガイダーとして「ST-i(モノクロ)」を推奨していますが、このST-iなら
「感度面(6cmで最大11等星以上)」「F7(以下)の視野で全天のどの領域でもほぼ100%の確率でガイド星を検出可能」「最大12.6倍もの長焦点までもガイディングが可能」などの全てのファクターを十分に満たす組み合わせとなります。

さあ、あなたの「オートガイダーシステム」はこの
「OAG-8300」+「ST-i(モノクロ)」で決まり!

なお、天体用オートガイダーのパイオニアであり、現在までもトップシェアの「SBIG社」だからこそ、こちらでご紹介の「OAG-8300」とはある種方法理念が異質の「ガイド鏡筒アッセンブリー(ST-i用)」もあなたの望遠鏡システムに合わせてご自由にお選び頂けます!

これからの
「ハイアドバンテージ」のオートガイドシステムなら、「SBIG社製OAG-8300」「同社製ST-i」にどうぞお任せ下さいませ!



SBIG社から「最新型」の高性能オフアキシスガイダー「OAG-8300」が新発売。この装置は何と言っても「0.7倍レデューサー内蔵」「ロープロフィール設計」が自慢の最新製品です。

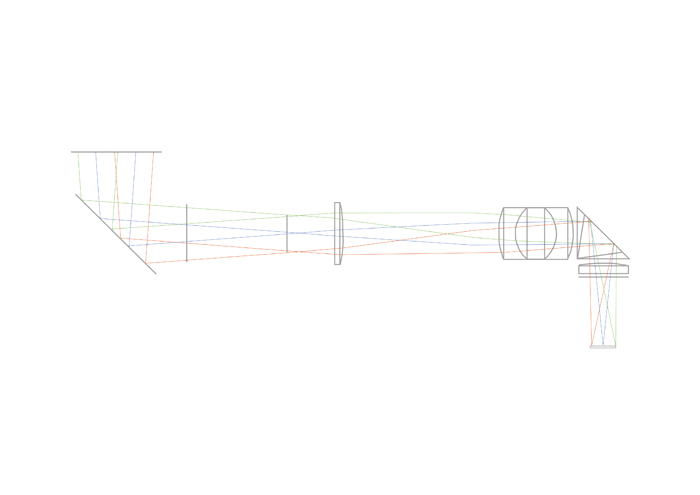

上記は「OAG-8300」の光路図のイメージです。この製品は綿密な製品開発構想のもと、高い技術力で設計された「次世代型高精度オフアキ装置」です。

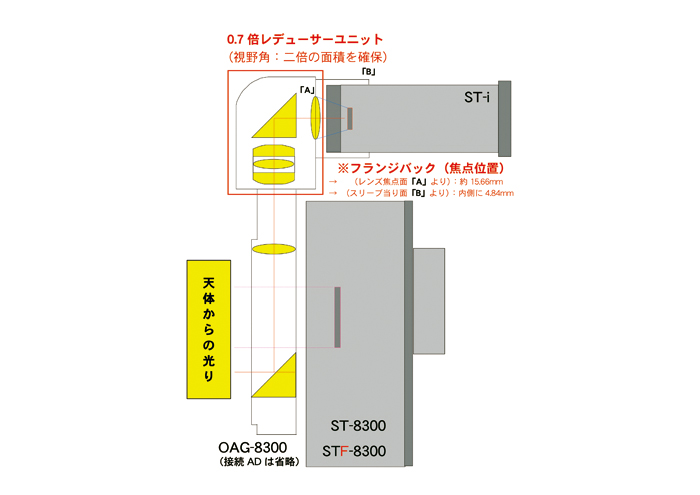

撮影カメラ(ST-8300もしくはSTF-8300)とオートガイダー(ST-i)との接続の様子を示したイメージイラストです。OAG-8300の底部には90°直角ミラーが、天部には「0.7倍レデューサーレンズアッセンブリー(含む収差補正レンズ・リレーレンズ)」が確認できます。

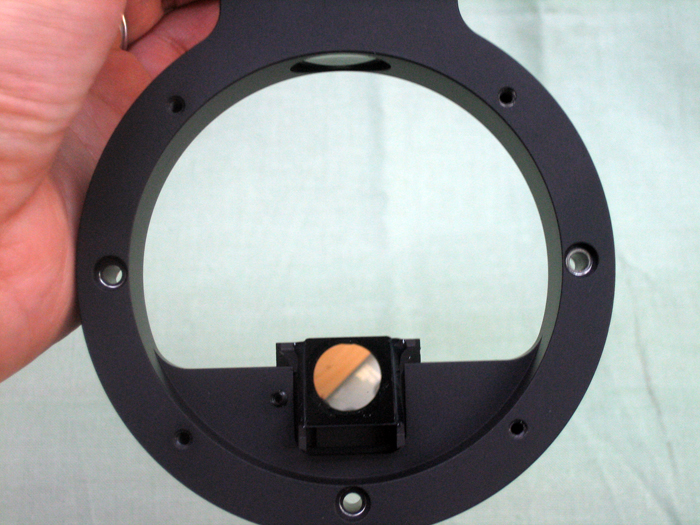

ガイダーチューブへの光をキャッチ。上記のように、緻密な設計によって裏付けられた90°直角ミラー上では一切のケラレがない状態での視野情報をオートガイダーへ導きます。




レデューサーユニットは大口径の高剛性ネジ径で剛性/精度を重視したネジ込みしろ(赤線部分まで/なんと12mm以上もねじ込まれます!)でガタ/ゆるみのない状態で確実にホールドします!

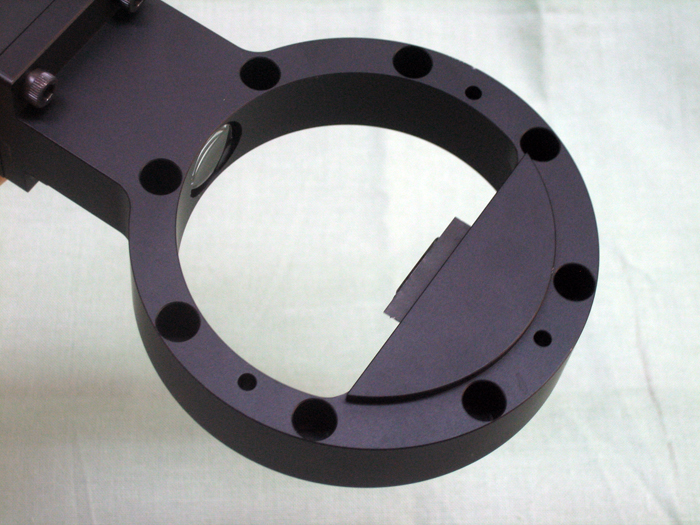

OAG-8300の裏面の様子。こちらにも軽量化のために施されている「肉抜き加工」が確認できます。上記の半円形の部分(取付けガイド)は、OAG-8300の接続の際に「取付け位置」のスケアリングを決めやすいように配慮されたものです。このガイドにより、特定機器との接続が容易にかつ確実に行なえます。

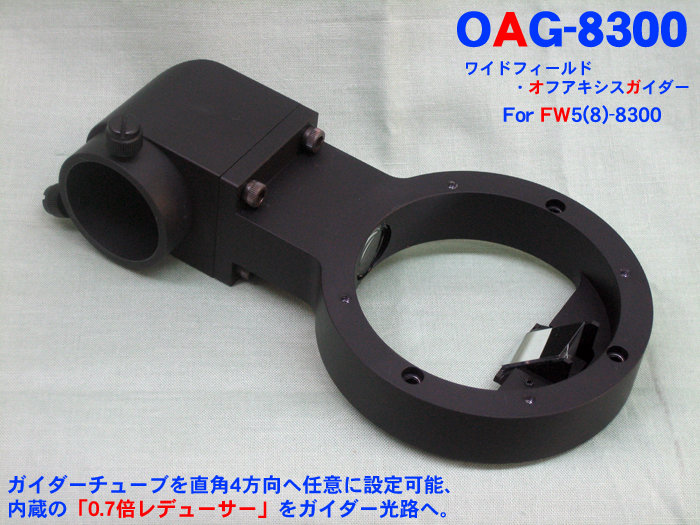

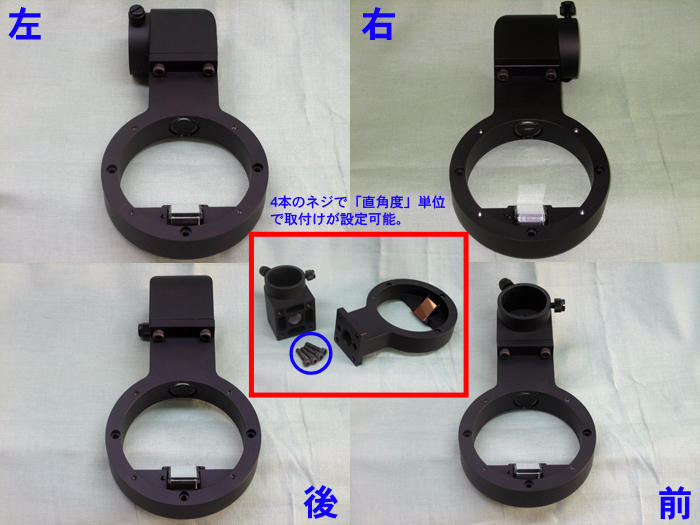

上記のようにガイダー用のスリーブ(=レデューサーユニット)は90°直角単位に様々な方向に取付けが可能となります。あなたの撮影カメラシステムに合わせて任意にご設定頂けます。

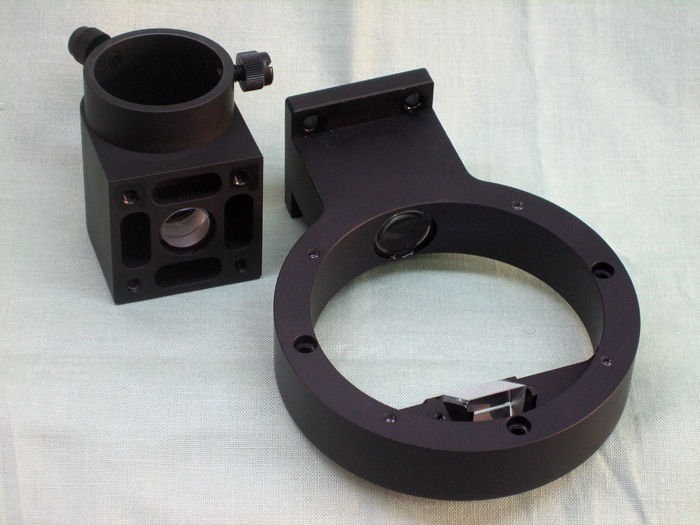

レデューサーユニットとOAG-8300本体部を分離。精巧に作り込まれた各部分のパーツは、その一つ一つが「完成された」逸品です。クラフトマンシップをひしひしと感じる重厚な造りが特徴です。

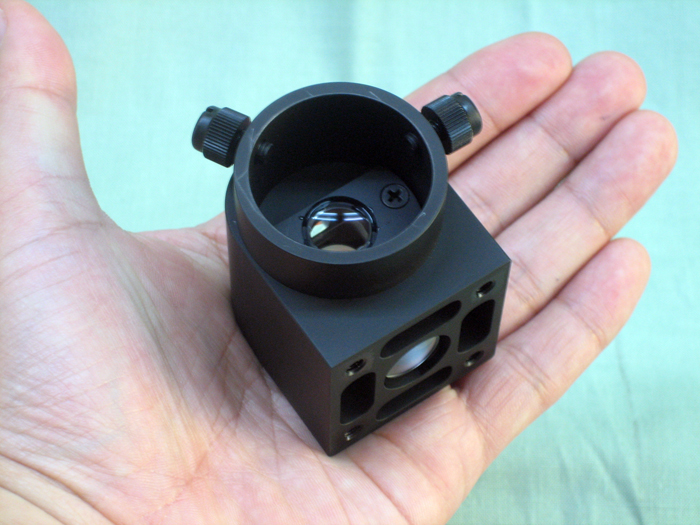

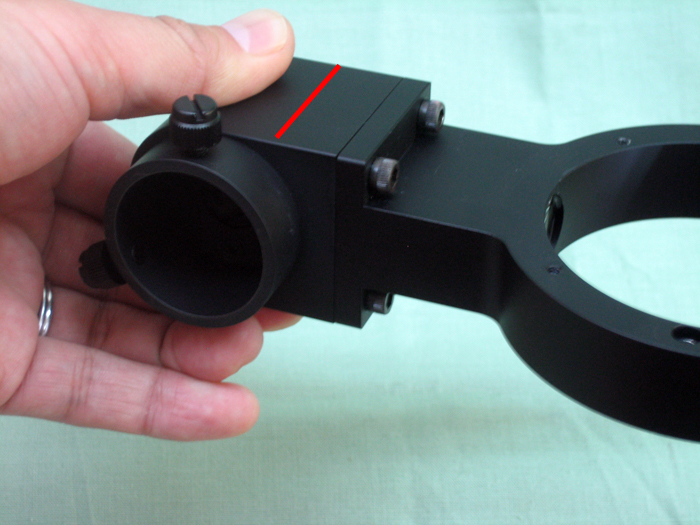

レデューサーユニットを手のひらに。全体的に精巧な造りと、余分な質量の増加を避けるための「肉抜き加工」も万全です。さすがはSBIG社の有する高度な設計技術が示される一品です。

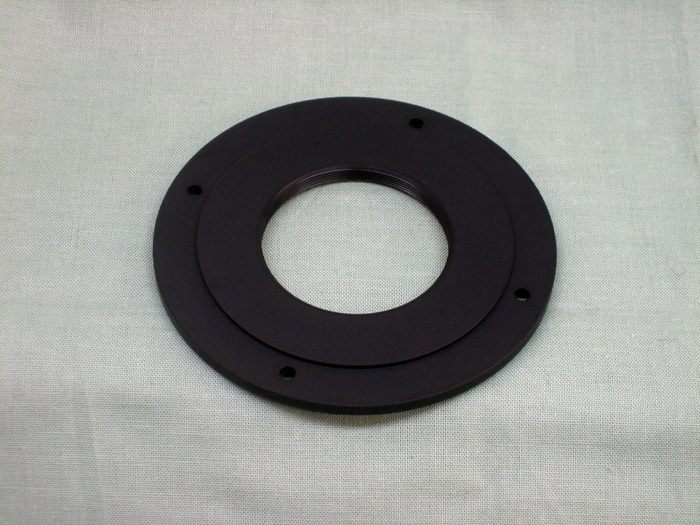

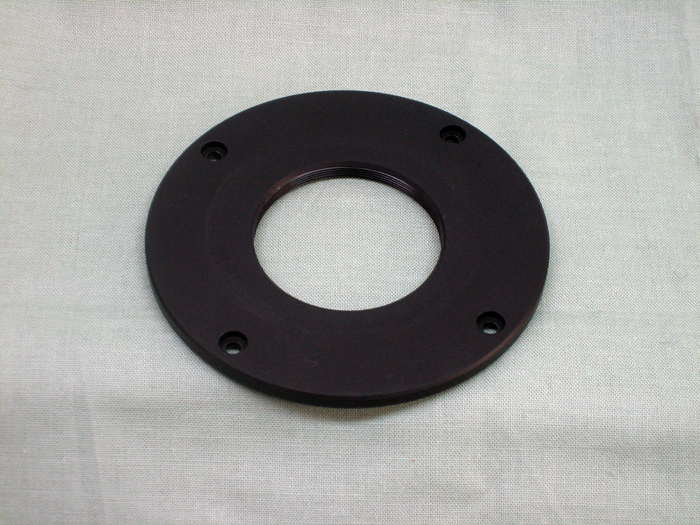

望遠鏡接続用プレート(M42)の様子。上記は「表面部分」の様子で、中心には「M42P=0.75mm・メス(Tネジ)」が加工されています。(こちらにCCDカメラに付属の各径のノーズピース等を取付けして、望遠鏡の接眼部との接続を行ないます。)




同上プレートの裏面の様子です。ロープロフィール設計の為の「削り込み(プレートの周囲段差部分)」が見えます。この部分はわずかに1.4mmとなりますが、この削り込みの分がよりロープロフィール化に繋がっております。




実際に「OAG-8300」を機器に接続。写真のように2インチのノーズピース(同径バレル/スリーブ)からの入射状態でも十分なワイドフィールド(広角)を実現します。もちろん、メイン素子上でのケラレ等が一切発生しない設計も見逃せません。

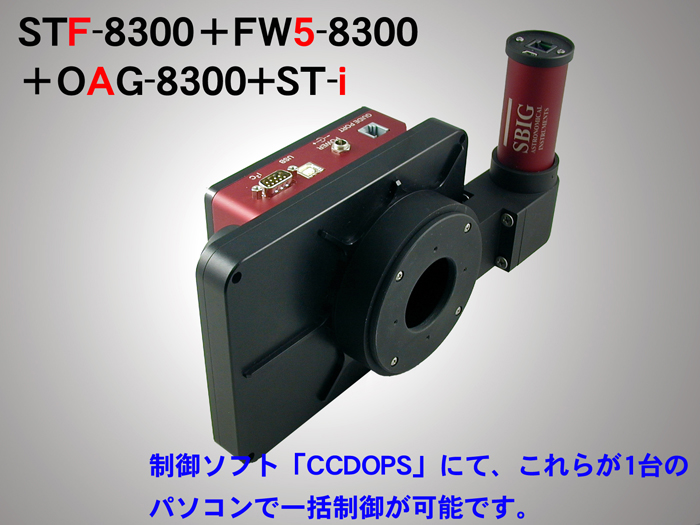

全機器の接続の様子。写真奥から「STF-8300(モノクロ)」「FW5-8300」「OAG-8300」「ST-i(モノクロ)」です。これらの機器の運用/制御は一台のパソコンから行なう事が可能です。

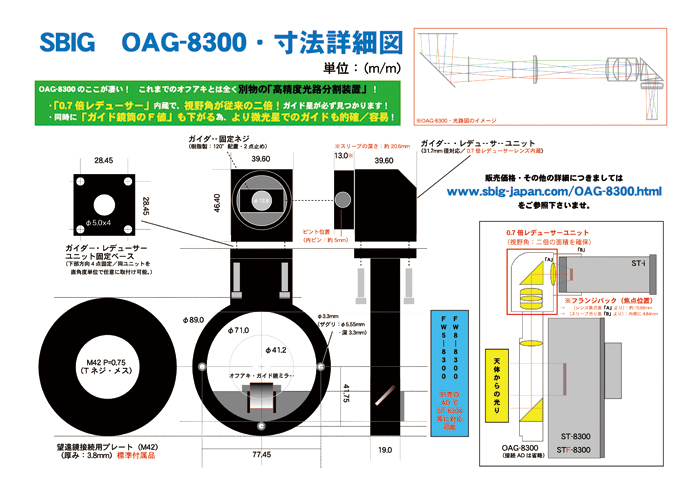

上記をクリックでOAG-8300の詳細寸法図をPDFファイルでダウンロードして頂けます。(詳細をご覧下さい。)

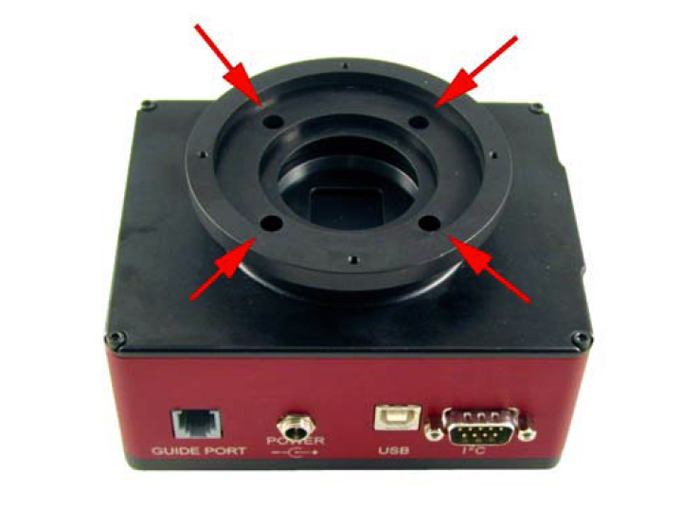

最後になりましたが、OAG-8300を「FW5-8300(もしくはFW8-8300)」以外に接続する場合には、上記のような「カメラ直結プレート(ST/STF-8300専用)」をご用意。その他への接続につきましては、こちらより具体的な内容についてのご相談をお承り致します。(どうぞお気軽にご連絡下さいませ。)




OAG-8300・スペック表
 外寸法:  89×164×40mm(外殻)
 光路厚:  22.8mm(フランジバック量/望遠鏡接続用プレートを含む)
 質量:  約360g(一式)
 ピント合焦点位置:  (ガイダー用スリーブの末端より)内側に「約5mm」
※上記スペックについては、予告無く変更となる可能性がございます。(予めご了承下さいませ。)


品番 製品名 通常価格 当月の販売特価
----- OAG-8300(ワイドフィールドオフアキ)
※0.7倍レデューサーレンズ内蔵
¥271,000- → ¥162,000-
----- カメラ直結接続用アダプター(OAG-8300用)
※対応機種などの詳細は上記をクリック
← ← ← ← ←
→ その他の機器への接続、特注の取付け等につきましては、こちらよりお気軽にご相談下さい。(担当/坂田) ←
