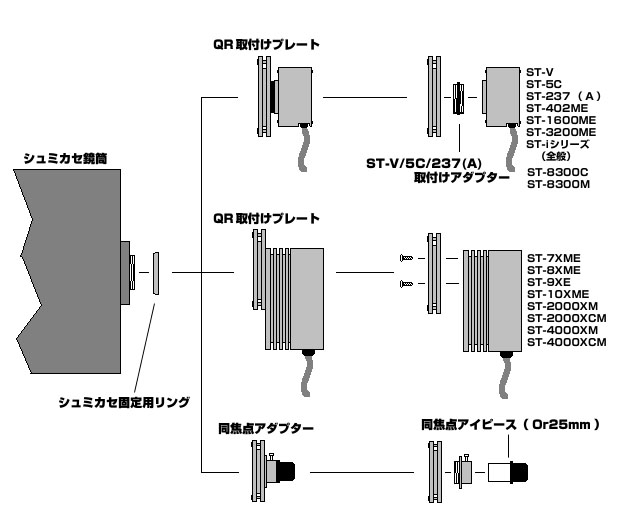

| 1. まずは、「シュミカセ固定用リング」を鏡筒の2インチビジュアルバックネジにネジ込み、取付けを行います。 |
|
2. これで「シュミカセ固定用リング」が取付け完了です。
|
|
|
|
3. CCDカメラヘッドよりの「Dブロック」を取り外します。
|
|
4. 上記「QR取付けプレート」を、付属の取付けネジでCCDカメラヘッドへ取付けします。
※ST-V/5C/237(A)等の場合は、「ST-V/5C/237(A)取付けアダプター」を併用して接続を行ないます。） |
|
|
|
5. これで「QR取付プレート」の取付けも完了しました。
|
|
| 6. 「5.」で取付けした「QR取付プレート」の外周部を、上記のように両手を使ってしっかり押さえ込み、「1.」で取付けした「シュミカセ固定用リング」と位置合わせを行います。 |
|
|
|
7. 上記の様に「シュミカセ固定用リング」と「QR取付プレート」が正しい位置に置かれるまでは、外周部の押さえ込みを解除しないで下さい。※適切ではない位置で上記押さえ込みを解除されるとCCDカメラが地面に落下する恐れがあります。 くれぐれもご注意下さい。
|
|
| 8. 「7.」の手順を確実に行い、CCDカメラの取付け位置が決まりましたら、外周部の押さえ込みを解除します。これで確実な取付けが完了しました。また、カメラ本体の回転につきましては、この外周部分を任意量だけ押さえることにより可能で、また取り外しする場合は「7.」の逆手順を行うことで可能です。 |
|
|
|
| 9. この「クイック・リリースシステム」には専用の同焦点アイピース（専用アダプター／Or25mmで構成。）が標準装備されており、目標天体の導入・ピント合わせを行える様になっております。また、この同焦点アイピース及び専用アダプターを取り外して、素早くCCDカメラヘッドとの交換が可能となりますので大変便利です。 |
|
|
|
|
